Produktbeschreibung
Der airRoxy-Rohrlüfter aus der aRil-Serie in Weiß ist mit einem hochwertigen Kugellager ausgestattet und für die Wand- und Deckenmontage vorgesehen. Das Kugellager gewährleistet einen leisen, zuverlässigen und langlebigen Betrieb. Die speziell geformten Turbinenflügel sorgen für eine effiziente Luftförderung bei geringem Energieverbrauch. Das Gehäuse aus robustem, hochwertigem Kunststoff überzeugt durch Langlebigkeit und ein modernes, ansprechendes Design.
Die Luft wird von einer Seite angesaugt und anschließend über die Andere ausgeblasen. Die Laufrichtung ist festgelegt und kann nicht verändert werden. Der Lüfter ist ausschließlich für den Transport sauberer Luft vorgesehen und daher nicht für den Abzug von Fetten, Kochdämpfen oder anderen Verunreinigungen geeignet.
Im Inneren sorgt ein zuverlässiger Einphasen-Induktionsmotor für den Antrieb. Er arbeitet weitestgehend wartungsfrei und geräuscharm und treibt dabei eine integrierte Radialturbine an. Diese ermöglicht eine starke Luftförderung – selbst über längere Rohrstrecken oder in großzügig dimensionierten Räumen.
Für maximale Sicherheit sind alle unsere Ventilatoren mit einem Überhitzungsschutz ausgestattet.
Die zulässige Betriebstemperatur liegt im Bereich von +1 °C bis +40 °C.
 |
Standard |
Der Anschluss erfolgt über eine Lüsterklemme. Es handelt sich um ein einfaches Modell, das beispielsweise gemeinsam mit der Beleuchtung über einen separaten Schalter gesteuert werden kann.
Schalter ein → Lüfter ein
Schalter aus → Lüfter aus
| Durchmesser |
Ø 75 mm |
Ø 100 mm |
Ø 125 mm |
Ø 150 mm |
Ø 160 mm |

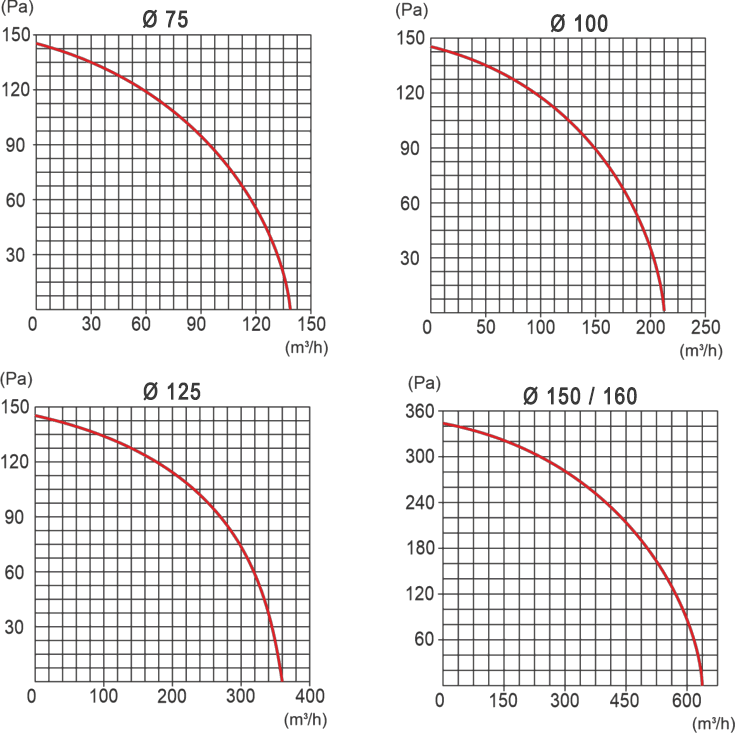

| Luftstrom |
140 m³/h |
210 m³/h |
360 m³/h |
560 m³/h |
560 m³/h |
| Schalldruck |
53 dB |
54 dB |
56 dB |
60 dB |
60 dB |
| Statischer Druck |
bis zu 132 Pa |
bis zu 147 Pa |
bis zu 147 Pa |
bis zu 350 Pa |
bis zu 350 Pa |
| 22VersorgungsspannungVersorgungsspannung |
220-230 V ~50 HZ |
220-230 V ~50 HZ |
220-230 V ~50 HZ |
220-230 V ~50 HZ |
220-230 V ~50 HZ |
| Motorleistung |
30 Watt |
30 Watt |
43 Watt |
70 Watt |
70 Watt |
| Umdrehungen |
2820 |
2770 |
2615 |
2530 |
2530 |
| Stromverbrauch |
0,13 A |
0,14 A |
0,18 A |
0,31 A |
0,31 A |
| SchutzklasseSchutzklasse |
IPX2 |
IPX2IPX2IPX2 |
IPX2IPX2 |
IPX2 |
IPX2 |
| Durchmesser |
Ø 75 mm |
Ø 100 mm |
Ø 125 mm |
Ø 150 mm |
Ø 160 mm |
| A |
226 |
225 |
258 |
310 |
290 |
| B1 |
72 |
95 |
122 |
145 |
155 |
| B2 |
135 |
135 |
135 |
190 |
190 |
| C |
155 |
155 |
155 |
210 |
210 |
| D |
170 |
170 |
170 |
220 |
220 |
| E |
19 |
49 |
58 |
60 |
60 |
| F |
57 |
57 |
58 |
83 |
83 |
Der angegebene Durchmesser bezieht sich auf den Innendurchmesser des Anschlussrohres. Der Flanschdurchmesser fällt daher um wenige Millimeter kleiner aus.
Material
Das Produkt besteht aus hochwertigem Polymer, einem leichten und langlebigen Material. Es ist unempfindlich gegenüber Feuchtigkeit, Chemikalien und Rost, wodurch es sich ideal für Lüftungstechnik und Bauteile im Innen- und Außenbereich eignet. Dank seiner glatten Oberfläche lässt sich das Material leicht reinigen und verhindert Schmutzablagerungen.
Kugellager
Kugelgelagerte Lüfter sind speziell für die Installation an Wänden und Decken entwickelt. Sie gewährleisten einen geräuscharmen, zuverlässigen Betrieb und überzeugen durch ihre lange Lebensdauer. Damit sind sie optimal für Einsatzbereiche geeignet, in denen eine flexible Montage vorgesehen ist.
Laufrichtung
Die Luft wird über die Frontseite angesaugt und durch den Flansch wieder ausgeblasen. Die Richtung des Luftstroms ist fest vorgegeben und kann nicht verändert werden.
Hinweis: Der Ventilator ist nur für saubere Luft geeignet und darf nicht zum Absaugen von Fetten oder Kochdämpfen verwendet werden.
Anwendungsbereich, Kompatibilität und Montage
Der Lüfter ist nur zum Transport sauberer Luft geeignet und darf nicht als Abzug für Fette oder Kochdämpfe verwendet werden. Die Betriebstemperatur liegt zwischen +1 und +40 °C.
Er passt zu gängigen Lüftungsrohren, jedoch nicht zu weiteren Komponenten wie Bögen oder ähnlichen Verbindungsstücken.
Der Lüfter wird in das Rohr eingesetzt. Ein leichtes Spiel zwischen Rohr und Lüfter ist normal. Wickeln Sie in diesem Fall etwas Dichtband um den Lüfter und stecken Sie die Teile erneut zusammen. So entsteht eine dichte, sichere Verbindung und die Geräuschentwicklung wird reduziert, da keine Kunststoffteile direkt aufeinanderliegen.
Bitte beachten Sie, dass das Dichtband nicht im Lieferumfang enthalten ist.
Wartung und Pflege
Damit der Ventilator dauerhaft zuverlässig funktioniert, sollte er in regelmäßigen Abständen gereinigt werden. In Umgebungen mit hoher Staubbelastung ist eine häufigere Reinigung empfehlenswert, um die optimale Luftleistung zu erhalten.
Bei Modellen mit integriertem Feuchtesensor muss auch dieser regelmäßig gesäubert werden. Verwenden Sie dazu ein sauberes, weiches Tuch und etwas Glasreiniger, um die einwandfreie Funktion des Sensors sicherzustellen.
Vor jeder Reinigungsarbeit ist der Ventilator unbedingt vollständig vom Stromnetz zu trennen.
