Produktbeschreibung
Der airRoxy-Rohrlüfter aus der aRd-Serie in Weiß ist mit einem hochwertigen Kugellager ausgestattet und für die Wand- und Deckenmontage vorgesehen. Das Kugellager gewährleistet einen leisen, zuverlässigen und langlebigen Betrieb. Die speziell geformten Turbinenflügel sorgen für eine effiziente Luftförderung bei geringem Energieverbrauch. Das Gehäuse aus robustem, hochwertigem Kunststoff überzeugt durch Langlebigkeit und ein modernes, ansprechendes Design.
Die Luft wird von einer Seite angesaugt und anschließend über die Andere ausgeblasen. Die Laufrichtung ist festgelegt und kann nicht verändert werden. Der Lüfter ist ausschließlich für den Transport sauberer Luft vorgesehen und daher nicht für den Abzug von Fetten, Kochdämpfen oder anderen Verunreinigungen geeignet.
Im Inneren sorgt ein zuverlässiger Einphasen-Induktionsmotor für den Antrieb. Er arbeitet weitestgehend wartungsfrei und geräuscharm und treibt dabei eine integrierte Radialturbine an. Diese ermöglicht eine starke Luftförderung – selbst über längere Rohrstrecken oder in großzügig dimensionierten Räumen.
Für maximale Sicherheit sind alle unsere Ventilatoren mit einem Überhitzungsschutz ausgestattet.
Die zulässige Betriebstemperatur liegt im Bereich von +1 °C bis +40 °C.
 |
Standard |
Der Anschluss erfolgt über eine Lüsterklemme. Es handelt sich um ein einfaches Modell, das beispielsweise gemeinsam mit der Beleuchtung über einen separaten Schalter gesteuert werden kann.
Schalter ein → Lüfter ein
Schalter aus → Lüfter aus
| Durchmesser |
Ø 100 mm |
Ø 125 mm |
Ø 150 mm |
Ø 160 mm |
Ø 200 mm |
Ø 250 mm |
Ø 315 mm |
| Luftstrom |
250 m³/h |
340 m³/h |
590 m³/h |
680 m³/h |
970 m³/h |
1050 m³/h |
1440 m³/h |
| Schalldruck |
63 dB |
68 dB |
64 dB |
65 dB |
64 dB |
66 dB |
70 dB |

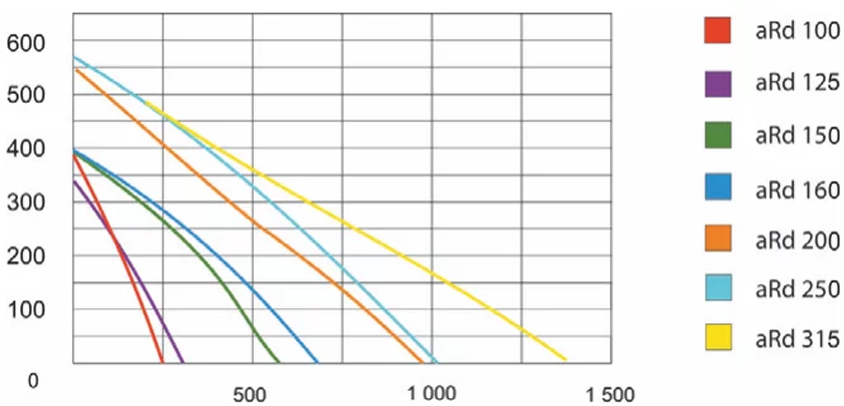

| Statischer Druck |
400 Pa |
365 Pa |
400 Pa |
400 Pa |
550 Pa |
600 Pa |
550 Pa |
| 22VersorgungsspannungVersorgungsspannung |
230 V ~50 HZ |
230 V ~50 HZ |
230 V ~50 HZ |
230 V ~50 HZ |
230 V ~50 HZ |
230 V ~50 HZ |
230 V ~50 HZ |
| Motorleistung |
65 Watt |
68 Watt |
98 Watt |
100 Watt |
152 Watt |
150 Watt |
215 Watt |
| Umdrehungen |
2600 |
2600 |
2500 |
2500 |
2550 |
2550 |
2550 |
| Stromverbrauch |
0,30 A |
0,30 A |
0,44 A |
0,45 A |
0,72 A |
0,70 A |
0,92 A |
| SchutzklasseSchutzklasse |
IP44 |
IP44 |
IP44 |
IP44 |
IP44 |
IP44 |
IP44 |
| Durchmesser |
Ø 100 mm |
Ø 125 mm |
Ø 150 mm |
Ø 160 mm |
Ø 200 mm |
Ø 250 mm |
Ø 315 mm |

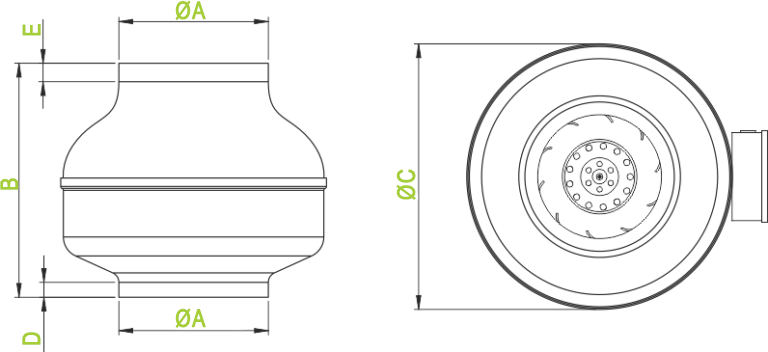

| A |
100 mm |
125 mm |
150 mm |
160 mm |
200 mm |
250 mm |
315 mm |
| B |
188 mm |
188 mm |
220 mm |
220 mm |
227 mm |
235 mm |
255 mm |
| C |
242 mm |
242 mm |
344 mm |
344 mm |
346 mm |
346 mm |
400 mm |
| D |
20 mm |
18 mm |
21 mm |
24 mm |
27 mm |
30 mm |
30 mm |
| E |
20 mm |
18 mm |
23 mm |
24 mm |
24 mm |
30 mm |
40 mm |
Material
Das Produkt wird aus hochwertigem, pulverbeschichtetem Stahlblech gefertigt – einem robusten und langlebigen Werkstoff. Die Pulverbeschichtung schützt zuverlässig vor Feuchtigkeit, Chemikalien und Korrosion, wodurch das Material sowohl für die Lüftungstechnik als auch für verschiedene Innen- und Außenanwendungen bestens geeignet ist. Die glatte, gleichmäßige Oberfläche erleichtert die Reinigung und verhindert das Anhaften von Schmutz.
Kugellager
Kugelgelagerte Lüfter sind speziell für die Installation an Wänden und Decken entwickelt. Sie gewährleisten einen geräuscharmen, zuverlässigen Betrieb und überzeugen durch ihre lange Lebensdauer. Damit sind sie optimal für Einsatzbereiche geeignet, in denen eine flexible Montage vorgesehen ist.
Laufrichtung
Die Luft wird über die Frontseite angesaugt und durch den Flansch wieder ausgeblasen. Die Richtung des Luftstroms ist fest vorgegeben und kann nicht verändert werden.
Hinweis: Der Ventilator ist nur für saubere Luft geeignet und darf nicht zum Absaugen von Fetten oder Kochdämpfen verwendet werden.
Anwendungsbereich, Kompatibilität und Montage
Der Lüfter ist nur zum Transport sauberer Luft geeignet und darf nicht als Abzug für Fette oder Kochdämpfe verwendet werden. Die Betriebstemperatur liegt zwischen +1 und +60 °C.
Er passt zu gängigen Lüftungsrohren, jedoch nicht zu weiteren Komponenten wie Bögen oder ähnlichen Verbindungsstücken.
Der Lüfter wird in das Rohr eingesetzt. Ein leichtes Spiel zwischen Rohr und Lüfter ist normal. Wickeln Sie in diesem Fall etwas Dichtband um den Lüfter und stecken Sie die Teile erneut zusammen. So entsteht eine dichte, sichere Verbindung und die Geräuschentwicklung wird reduziert, da keine Kunststoffteile direkt aufeinanderliegen.
Bitte beachten Sie, dass das Dichtband nicht im Lieferumfang enthalten ist.
Wartung und Pflege
Damit der Ventilator dauerhaft zuverlässig funktioniert, sollte er in regelmäßigen Abständen gereinigt werden. In Umgebungen mit hoher Staubbelastung ist eine häufigere Reinigung empfehlenswert, um die optimale Luftleistung zu erhalten.
Bei Modellen mit integriertem Feuchtesensor muss auch dieser regelmäßig gesäubert werden. Verwenden Sie dazu ein sauberes, weiches Tuch und etwas Glasreiniger, um die einwandfreie Funktion des Sensors sicherzustellen.
Vor jeder Reinigungsarbeit ist der Ventilator unbedingt vollständig vom Stromnetz zu trennen.
